ASME B18.3 Spline Socket Head Cap Screws

ASME B18.3 Spline Socket Head Cap Screws Standard covers complete general and dimensional data for spline socket head cap screws recognized as an American National Standard. Also included are appendices that provide specifications for hexagon socket gages and gaging, tables showing applicability of keys and bits to these screws, drill and counterbore sizes for socket head cap screws, and formulas used for dimensional data. However, where questions arise concerning acceptance of product, the dimensions in the tables shall govern over recalculation by formula. Recess dimensions for Type VI recesses are given in Mandatory Appendix III.

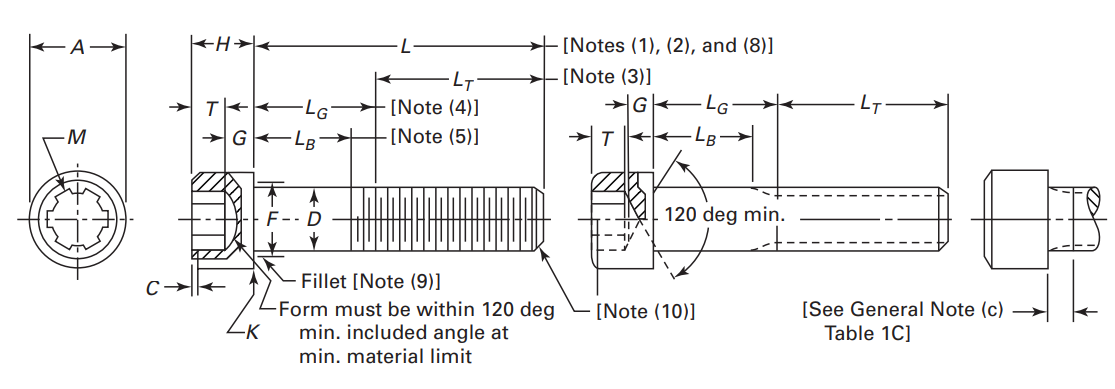

Spline Socket HEAD CAP SCREW INCH THREAD

ASME B18.3 Spline Socket Head Cap Screw Dimensions (mm)

Nominal Size
(Basic Screw Diameter)		 Body Diameter, D Head Diameter, A Head Height, H Chamfer
or Radius, C		 Nominal
Spline Socket
Size, M		 Key
Engagement, T		 Wall
Thickness, G		 Chamfer
or Radius, K		 Thread Length,
L T		 Total
Thread Length,
L TT
Max. Min. Max. Min. Max. Min. Max. Min. Min. Max. Min. Max.
0 (0.0600) 1.52 1.45 2.44 2.31 1.52 1.45 0.10 1.52 0.64 0.51 0.18 12.70 15.75
1 (0.0730) 1.85 1.78 3.00 2.84 1.85 1.78 0.13 1.83 0.79 0.64 0.18 15.75 19.56
2 (0.0860) 2.18 2.08 3.56 3.40 2.18 2.11 0.20 2.44 0.97 0.74 0.18 15.75 20.32
3 (0.0990) 2.51 2.41 4.09 3.91 2.51 2.41 0.20 2.44 1.12 0.86 0.18 15.75 21.08
4 (0.1120) 2.84 2.74 4.65 4.47 2.84 2.74 0.23 2.82 1.30 0.97 0.20 19.05 25.15
5 (0.1250) 3.18 3.05 5.21 5.03 3.18 3.07 0.30 2.82 1.45 1.09 0.20 19.05 25.40
6 (0.1380) 3.51 3.38 5.74 5.54 3.51 3.40 0.33 3.38 1.63 1.19 0.20 19.05 26.67
8 (0.1640) 4.17 4.04 6.86 6.65 4.17 4.04 0.36 4.27 1.96 1.42 0.20 22.35 30.23
10 (0.1900) 4.83 4.67 7.92 7.70 4.83 4.70 0.46 4.65 2.29 1.65 0.20 22.35 32.26
1/4 (0.2500) 6.35 6.20 9.53 9.27 6.35 6.20 0.64 5.49 3.05 2.41 0.25 25.40 38.10
5/16 (0.3125) 7.95 7.75 11.91 11.61 7.92 7.77 0.84 7.39 3.84 3.02 0.25 28.45 43.43
3/8 (0.3750) 9.53 9.35 14.27 13.97 9.53 9.35 1.02 9.45 4.62 3.63 0.25 31.75 49.28
7/16 (0.4375) 11.13 10.90 16.66 16.31 11.13 10.92 1.19 11.53 5.41 4.22 0.38 35.05 55.12
1/2 (0.5000) 12.70 12.50 19.05 18.67 12.70 12.50 1.40 11.53 6.22 4.83 0.38 38.10 60.45
5/8 (0.6250) 15.88 15.65 23.83 23.39 15.88 15.65 1.78 15.11 7.80 6.05 0.38 44.45 71.63
3/4 (0.7500) 19.05 18.82 28.58 28.12 19.05 18.80 2.16 15.75 9.40 7.24 0.38 50.80 82.55
7/8 (0.8750) 22.23 21.97 33.32 32.84 22.23 21.95 2.54 17.73 10.97 8.46 0.51 57.15 93.73
1 (1.0000) 25.40 25.12 38.10 37.57 25.40 25.10 2.90 20.07 12.57 9.65 0.51 63.50 104.65
1 1/8 (1.1250) 28.58 28.17 42.88 42.29 28.58 28.22 3.28 ... 14.15 10.87 0.51 71.37 118.11
1 1/4 (1.2500) 31.75 31.34 47.63 47.04 31.75 31.39 3.66 ... 15.75 12.07 0.51 79.25 129.29
1 3/8 (1.3750) 34.93 34.47 52.37 51.77 34.93 34.54 4.06 ... 17.32 13.28 0.51 87.38 143.51
1 1/2 (1.5000) 38.10 37.64 57.15 56.49 38.10 37.72 4.47 ... 18.92 14.48 0.51 95.25 154.43
1 3/4 (1.7500) 44.45 43.94 66.68 65.96 44.45 44.04 5.26 ... 22.10 16.89 0.51 111.25 181.10
2 (2.0000) 50.80 50.24 76.20 75.44 50.80 50.37 6.05 ... 25.27 19.30 0.51 127.00 206.00
2 1/4 (2.2500) 57.15 56.59 85.73 84.94 57.15 56.69 6.83 ... 28.45 21.72 0.91 142.75 228.35
2 1/2 (2.5000) 63.50 62.89 95.25 94.41 63.50 63.02 7.62 ... 31.62 24.13 0.91 158.75 254.00
2 3/4 (2.7500) 69.85 69.24 104.78 103.89 69.85 69.34 8.43 ... 34.80 26.54 0.91 174.75 276.10
3 (3.0000) 76.20 75.59 114.30 113.39 76.20 75.67 9.22 ... 37.97 28.96 0.91 190.50 298.45
3 1/4 (3.2500) 82.55 81.94 123.83 122.86 82.55 81.99 10.01 ... 41.15 31.37 0.91 206.25 320.80
3 1/2 (3.5000) 88.90 88.29 133.35 132.36 88.90 88.34 10.82 ... 44.32 33.78 0.91 222.25 342.90
3 3/4 (3.7500) 95.25 94.64 142.88 141.83 95.25 94.67 11.63 ... 47.50 36.20 0.91 238.25 365.00
4 (4.0000) 101.60 100.99 152.40 151.33 101.60 100.99 12.42 ... 50.67 38.61 0.91 254.00 387.35

ASME B18.3 Spline Socket Head Cap Screw Length Tolerances(mm)

Nominal Length Nominal Size, Tolerances on Lengths
0 Through
3/8, Incl.		 7/16 Through
3/4, Incl.		 7/8 Through
1 1/2, Incl.		 Over 1 1/2
Up to 25.4, incl. -0.762 -0.762 -1.270 ...
Over 25.4 to 63.5, incl. -1.016 -1.524 -2.540 -4.572
Over 63.5 to 152.4, incl. -1.524 -2.032 -3.556 -5.080
Over 152.4 -3.048 -3.048 -5.080 -6.096

ASME B18.3 Body and Grip Lengths for Socket Head Cap Screws(mm)

Nominal
Size		 0 1 2 3 4 5 6 8 10 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1
Nominal Length LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB
19.05 6.35 4.83 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
22.35 6.35 4.83 6.35 4.32 6.35 4.06 6.35 3.81 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
25.40 12.70 11.18 6.35 4.32 6.35 4.06 6.35 3.81 6.35 3.05 6.35 3.05 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
31.75 19.05 17.53 15.75 13.97 15.75 13.72 15.75 13.21 6.35 3.05 6.35 3.05 12.70 8.64 9.65 5.59 9.65 4.32 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
38.10 ... ... 22.35 20.32 22.35 20.07 22.35 19.56 19.05 15.75 19.05 15.75 12.70 8.64 9.65 5.59 9.65 4.32 12.70 6.35 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
44.45 ... ... ... ... 28.45 26.42 28.45 25.91 19.05 15.75 19.05 15.75 25.40 21.34 22.35 18.29 22.35 17.02 12.70 6.35 15.75 8.89 12.70 4.83 ... ... ... ... ... ... ... ... ... ... ... ...
50.80 ... ... ... ... ... ... 35.05 32.26 31.75 28.45 31.75 28.45 25.40 21.34 22.35 18.29 22.35 17.02 25.40 19.05 15.75 8.89 12.70 4.83 15.75 6.86 ... ... ... ... ... ... ... ... ... ...
57.15 ... ... ... ... ... ... ... ... 31.75 28.45 31.75 28.45 38.10 34.04 35.05 30.99 35.05 29.72 25.40 19.05 28.45 21.59 25.40 17.53 15.75 6.86 19.05 9.14 ... ... ... ... ... ... ... ...
63.50 ... ... ... ... ... ... ... ... ... ... 44.45 41.15 38.10 34.04 35.05 30.99 35.05 29.72 38.10 31.75 28.45 21.59 25.40 17.53 28.45 19.56 19.05 9.14 19.05 7.62 ... ... ... ... ... ...
69.85 ... ... ... ... ... ... ... ... ... ... ... ... 50.80 46.74 47.75 43.69 47.75 42.42 38.10 31.75 41.15 34.29 38.10 30.23 28.45 19.56 19.05 9.14 19.05 7.62 ... ... ... ... ... ...
76.20 ... ... ... ... ... ... ... ... ... ... ... ... ... ... 47.75 43.69 47.75 42.42 50.80 44.45 41.15 34.29 38.10 30.23 41.15 32.26 38.10 28.45 19.05 7.62 25.40 12.70 ... ... ... ...
82.55 ... ... ... ... ... ... ... ... ... ... ... ... ... ... 60.45 56.39 60.45 55.12 50.80 44.45 53.85 46.99 50.80 42.93 41.15 32.26 38.10 28.45 38.10 26.42 25.40 12.70 25.40 11.18 ... ...
88.90 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 60.45 55.12 63.50 57.15 53.85 46.99 50.80 42.93 53.85 44.96 38.10 28.45 38.10 26.42 25.40 12.70 25.40 11.18 25.40 9.65
95.25 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 73.15 67.82 63.50 57.15 66.55 59.69 63.50 55.63 53.85 44.96 57.15 47.24 38.10 26.42 25.40 12.70 25.40 11.18 25.40 9.65
101.60 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 73.15 67.82 76.20 69.85 66.55 59.69 63.50 55.63 66.55 57.66 57.15 47.24 57.15 45.72 50.80 38.10 25.40 11.18 25.40 9.65
107.95 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 76.20 69.85 79.25 72.39 76.20 68.33 66.55 57.66 57.15 47.24 57.15 45.72 50.80 38.10 50.80 36.58 25.40 9.65
114.30 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 88.90 82.55 79.25 72.39 76.20 68.33 79.25 70.36 76.20 66.55 57.15 45.72 50.80 38.10 50.80 36.58 50.80 35.05
120.65 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 88.90 82.55 91.95 85.09 88.90 81.03 79.25 70.36 76.20 66.55 76.20 64.52 50.80 38.10 50.80 36.58 50.80 35.05
127.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 101.60 95.25 91.95 85.09 88.90 81.03 91.95 83.06 76.20 66.55 76.20 64.52 76.20 63.50 50.80 36.58 50.80 35.05
133.35 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 104.65 97.79 101.60 93.73 91.95 83.06 95.25 85.34 76.20 64.52 76.20 63.50 76.20 61.98 50.80 35.05
139.70 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 104.65 97.79 101.60 93.73 104.65 95.76 95.25 85.34 95.25 83.82 76.20 63.50 76.20 61.98 76.20 60.45
146.05 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 117.35 110.49 114.30 106.43 104.65 95.76 95.25 85.34 95.25 83.82 76.20 63.50 76.20 61.98 76.20 60.45
152.40 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 117.35 110.49 114.30 106.43 117.35 108.46 114.30 104.65 95.25 83.82 101.60 88.90 76.20 61.98 76.20 60.45
158.75 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 130.05 123.19 127.00 119.13 117.35 108.46 114.30 104.65 114.30 102.62 101.60 88.90 101.60 87.38 76.20 60.45
165.10 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 127.00 119.13 130.05 121.16 114.30 104.65 114.30 102.62 101.60 88.90 101.60 87.38 101.60 85.85
171.45 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 139.70 131.83 130.05 121.16 133.35 123.44 114.30 102.62 101.60 88.90 101.60 87.38 101.60 85.85
177.80 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 139.70 131.83 142.75 133.86 133.35 123.44 133.35 121.92 127.00 114.30 101.60 87.38 101.60 85.85
184.15 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 152.40 144.53 142.75 133.86 133.35 123.44 133.35 121.92 127.00 114.30 127.00 112.78 101.60 85.85
190.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 152.40 144.53 155.45 146.56 152.40 142.75 133.35 121.92 127.00 114.30 127.00 112.78 127.00 111.25
196.85 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 155.45 146.56 152.40 142.75 152.40 140.72 127.00 114.30 127.00 112.78 127.00 111.25
203.20 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 168.15 159.26 152.40 142.75 152.40 140.72 152.40 139.70 127.00 112.78 127.00 111.25
215.90 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 180.85 171.96 177.80 168.15 171.45 160.02 152.40 139.70 152.40 138.18 152.40 136.65
228.60 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 193.55 184.66 177.80 168.15 171.45 160.02 177.80 165.10 152.40 138.18 152.40 136.65
241.30 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 203.20 193.55 196.85 185.42 177.80 165.10 177.80 163.58 177.80 162.05
254.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 203.20 193.55 196.85 185.42 203.20 190.50 177.80 163.58 177.80 162.05
279.40 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 234.95 223.52 228.60 215.90 203.20 188.98 203.20 187.45
304.80 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 260.35 248.92 254.00 241.30 228.60 214.38 228.60 212.85
330.20 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 279.40 266.70 254.00 239.78 254.00 238.25
355.60 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 304.80 292.10 279.40 265.18 279.40 263.65
381.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 330.20 317.50 304.80 290.58 304.80 289.05
406.40 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 330.20 315.98 330.20 314.45
431.80 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 355.60 341.38 355.60 339.85
457.20 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 381.00 366.78 381.00 365.25
482.60 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 406.40 390.65
508.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 431.80 416.05

ASME B18.3 Spline Socket Head Cap Screw Dimensions (Inch)

Nominal Size
(Basic Screw Diameter)		 Body Diameter, D Head Diameter, A Head Height, H Chamfer
or Radius, C		 Nominal
Spline Socket
Size, M		 Key
Engagement, T		 Wall
Thickness, G		 Chamfer
or Radius, K		 Thread Length,
L T (in)		 Total
Thread Length,
L TT (in)
Max. Min. Max. Min. Max. Min. Max. Min. Min. Max. Min. Max.
0 (0.0600) 0.060 0.057 0.096 0.091 0.060 0.057 0.004 0.06 0.025 0.020 0.007 0.50 0.62
1 (0.0730) 0.073 0.070 0.118 0.112 0.073 0.070 0.005 0.072 0.031 0.025 0.007 0.62 0.77
2 (0.0860) 0.086 0.082 0.140 0.134 0.086 0.083 0.008 0.096 0.038 0.029 0.007 0.62 0.80
3 (0.0990) 0.099 0.095 0.161 0.154 0.099 0.095 0.008 0.096 0.044 0.034 0.007 0.62 0.83
4 (0.1120) 0.112 0.108 0.183 0.176 0.112 0.108 0.009 0.111 0.051 0.038 0.008 0.75 0.99
5 (0.1250) 0.125 0.120 0.205 0.198 0.125 0.121 0.012 0.111 0.057 0.043 0.008 0.75 1.00
6 (0.1380) 0.138 0.133 0.226 0.218 0.138 0.134 0.013 0.133 0.064 0.047 0.008 0.75 1.05
8 (0.1640) 0.164 0.159 0.270 0.262 0.164 0.159 0.014 0.168 0.077 0.056 0.008 0.88 1.19
10 (0.1900) 0.190 0.184 0.312 0.303 0.190 0.185 0.018 0.183 0.090 0.065 0.008 0.88 1.27
1/4 (0.2500) 0.250 0.244 0.375 0.365 0.250 0.244 0.025 0.216 0.120 0.095 0.010 1.00 1.50
5/16 (0.3125) 0.313 0.305 0.469 0.457 0.312 0.306 0.033 0.291 0.151 0.119 0.010 1.12 1.71
3/8 (0.3750) 0.375 0.368 0.562 0.550 0.375 0.368 0.040 0.372 0.182 0.143 0.010 1.25 1.94
7/16 (0.4375) 0.438 0.429 0.656 0.642 0.438 0.430 0.047 0.454 0.213 0.166 0.015 1.38 2.17
1/2 (0.5000) 0.500 0.492 0.750 0.735 0.500 0.492 0.055 0.454 0.245 0.190 0.015 1.50 2.38
5/8 (0.6250) 0.625 0.616 0.938 0.921 0.625 0.616 0.070 0.595 0.307 0.238 0.015 1.75 2.82
3/4 (0.7500) 0.750 0.741 1.125 1.107 0.750 0.740 0.085 0.62 0.370 0.285 0.015 2.00 3.25
7/8 (0.8750) 0.875 0.865 1.312 1.293 0.875 0.864 0.100 0.698 0.432 0.333 0.020 2.25 3.69
1 (1.0000) 1.000 0.989 1.500 1.479 1.000 0.988 0.114 0.79 0.495 0.380 0.020 2.50 4.12
1 1/8 (1.1250) 1.125 1.109 1.688 1.665 1.125 1.111 0.129 ... 0.557 0.428 0.020 2.81 4.65
1 1/4 (1.2500) 1.250 1.234 1.875 1.852 1.250 1.236 0.144 ... 0.620 0.475 0.020 3.12 5.09
1 3/8 (1.3750) 1.375 1.357 2.062 2.038 1.375 1.360 0.160 ... 0.682 0.523 0.020 3.44 5.65
1 1/2 (1.5000) 1.500 1.482 2.250 2.224 1.500 1.485 0.176 ... 0.745 0.570 0.020 3.75 6.08
1 3/4 (1.7500) 1.750 1.730 2.625 2.597 1.750 1.734 0.207 ... 0.870 0.665 0.020 4.38 7.13
2 (2.0000) 2.000 1.978 3.000 2.970 2.000 1.983 0.238 ... 0.995 0.760 0.020 5.00 8.11
2 1/4 (2.2500) 2.250 2.228 3.375 3.344 2.250 2.232 0.269 ... 1.120 0.855 0.036 5.62 8.99
2 1/2 (2.5000) 2.500 2.476 3.750 3.717 2.500 2.481 0.300 ... 1.245 0.950 0.036 6.25 10.00
2 3/4 (2.7500) 2.750 2.726 4.125 4.090 2.750 2.730 0.332 ... 1.370 1.045 0.036 6.88 10.87
3 (3.0000) 3.000 2.976 4.500 4.464 3.000 3.979 0.363 ... 1.495 1.140 0.036 7.50 11.75
3 1/4 (3.2500) 3.250 3.226 4.875 4.837 3.250 3.228 0.394 ... 1.620 1.235 0.036 8.12 12.63
3 1/2 (3.5000) 3.500 3.476 5.250 5.211 3.500 3.478 0.426 ... 1.745 1.330 0.036 8.75 13.50
3 3/4 (3.7500) 3.750 3.726 5.625 5.584 3.750 3.727 0.458 ... 1.870 1.425 0.036 9.38 14.37
4 (4.0000) 4.000 3.976 6.000 5.958 4.000 3.976 0.489 ... 1.995 1.520 0.036 10.00 15.25

ASME B18.3 Spline Socket Head Cap Screw Length Tolerances(Inch)

Nominal Length Nominal Size, Tolerances on Lengths
0 Through
3/8, Incl.		 7/16 Through
3/4, Incl.		 7/8 Through
1 1/2, Incl.		 Over 1 1/2
Up to 1.00, incl. -0.03 -0.03 -0.05 ...
Over 1.00 to 2.50, incl. -0.04 -0.06 -0.10 -0.18
Over 2.5 to 6.00, incl. -0.06 -0.08 -0.14 -0.20
Over 6.00 -0.12 -0.12 -0.20 -0.24

ASME B18.3 Body and Grip Lengths for Socket Head Cap Screws(Inch)

Nominal
Size		 0 1 2 3 4 5 6 8 10 1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8 1
Nominal Length LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB LG LB
0.75 0.25 0.19 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
0.88 0.25 0.19 0.25 0.17 0.25 0.16 0.25 0.15 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1.00 0.50 0.44 0.25 0.17 0.25 0.16 0.25 0.15 0.25 0.12 0.25 0.12 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1.25 0.75 0.69 0.62 0.55 0.62 0.54 0.62 0.52 0.25 0.12 0.25 0.12 0.50 0.34 0.38 0.22 0.38 0.17 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1.50 ... ... 0.88 0.80 0.88 0.79 0.88 0.77 0.75 0.62 0.75 0.62 0.50 0.34 0.38 0.22 0.38 0.17 0.50 0.25 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1.75 ... ... ... ... 1.12 1.04 1.12 1.02 0.75 0.62 0.75 0.62 1.00 0.84 0.88 0.72 0.88 0.67 0.50 0.25 0.62 0.35 0.50 0.19 ... ... ... ... ... ... ... ... ... ... ... ...
2.00 ... ... ... ... ... ... 1.38 1.27 1.25 1.12 1.25 1.12 1.00 0.84 0.88 0.72 0.88 0.67 1.00 0.75 0.62 0.35 0.50 0.19 0.62 0.27 ... ... ... ... ... ... ... ... ... ...
2.25 ... ... ... ... ... ... ... ... 1.25 1.12 1.25 1.12 1.50 1.34 1.38 1.22 1.38 1.17 1.00 0.75 1.12 0.85 1.00 0.69 0.62 0.27 0.75 0.36 ... ... ... ... ... ... ... ...
2.50 ... ... ... ... ... ... ... ... ... ... 1.75 1.62 1.50 1.34 1.38 1.22 1.38 1.17 1.50 1.25 1.12 0.85 1.00 0.69 1.12 0.77 0.75 0.36 0.75 0.30 ... ... ... ... ... ...
2.75 ... ... ... ... ... ... ... ... ... ... ... ... 2.00 1.84 1.88 1.72 1.88 1.67 1.50 1.25 1.62 1.35 1.50 1.19 1.12 0.77 0.75 0.36 0.75 0.30 ... ... ... ... ... ...
3.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... 1.88 1.72 1.88 1.67 2.00 1.75 1.62 1.35 1.50 1.19 1.62 1.27 1.50 1.12 0.75 0.30 1.00 0.50 ... ... ... ...
3.25 ... ... ... ... ... ... ... ... ... ... ... ... ... ... 2.38 2.22 2.38 2.17 2.00 1.75 2.12 1.85 2.00 1.69 1.62 1.27 1.50 1.12 1.50 1.04 1.00 0.50 1.00 0.44 ... ...
3.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 2.38 2.17 2.50 2.25 2.12 1.85 2.00 1.69 2.12 1.77 1.50 1.12 1.50 1.04 1.00 0.50 1.00 0.44 1.00 0.38
3.75 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 2.88 2.67 2.50 2.25 2.62 2.35 2.50 2.19 2.12 1.77 2.25 1.86 1.50 1.04 1.00 0.50 1.00 0.44 1.00 0.38
4.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 2.88 2.67 3.00 2.75 2.62 2.35 2.50 2.19 2.62 2.27 2.25 1.86 2.25 1.80 2.00 1.50 1.00 0.44 1.00 0.38
4.25 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3.00 2.75 3.12 2.85 3.00 2.69 2.62 2.27 2.25 1.86 2.25 1.80 2.00 1.50 2.00 1.44 1.00 0.38
4.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3.50 3.25 3.12 2.85 3.00 2.69 3.12 2.77 3.00 2.62 2.25 1.80 2.00 1.50 2.00 1.44 2.00 1.38
4.75 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3.50 3.25 3.62 3.35 3.50 3.19 3.12 2.77 3.00 2.62 3.00 2.54 2.00 1.50 2.00 1.44 2.00 1.38
5.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4.00 3.75 3.62 3.35 3.50 3.19 3.62 3.27 3.00 2.62 3.00 2.54 3.00 2.50 2.00 1.44 2.00 1.38
5.25 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4.12 3.85 4.00 3.69 3.62 3.27 3.75 3.36 3.00 2.54 3.00 2.50 3.00 2.44 2.00 1.38
5.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4.12 3.85 4.00 3.69 4.12 3.77 3.75 3.36 3.75 3.30 3.00 2.50 3.00 2.44 3.00 2.38
5.75 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4.62 4.35 4.50 4.19 4.12 3.77 3.75 3.36 3.75 3.30 3.00 2.50 3.00 2.44 3.00 2.38
6.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4.62 4.35 4.50 4.19 4.62 4.27 4.50 4.12 3.75 3.30 4.00 3.50 3.00 2.44 3.00 2.38
6.25 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 5.12 4.85 5.00 4.69 4.62 4.27 4.50 4.12 4.50 4.04 4.00 3.50 4.00 3.44 3.00 2.38
6.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 5.00 4.69 5.12 4.77 4.50 4.12 4.50 4.04 4.00 3.50 4.00 3.44 4.00 3.38
6.75 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 5.50 5.19 5.12 4.77 5.25 4.86 4.50 4.04 4.00 3.50 4.00 3.44 4.00 3.38
7.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 5.50 5.19 5.62 5.27 5.25 4.86 5.25 4.80 5.00 4.50 4.00 3.44 4.00 3.38
7.25 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 6.00 5.69 5.62 5.27 5.25 4.86 5.25 4.80 5.00 4.50 5.00 4.44 4.00 3.38
7.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 6.00 5.69 6.12 5.77 6.00 5.62 5.25 4.80 5.00 4.50 5.00 4.44 5.00 4.38
7.75 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 6.12 5.77 6.00 5.62 6.00 5.54 5.00 4.50 5.00 4.44 5.00 4.38
8.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 6.62 6.27 6.00 5.62 6.00 5.54 6.00 5.50 5.00 4.44 5.00 4.38
8.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 7.12 6.77 7.00 6.62 6.75 6.30 6.00 5.50 6.00 5.44 6.00 5.38
9.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 7.62 7.27 7.00 6.62 6.75 6.30 7.00 6.50 6.00 5.44 6.00 5.38
9.50 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8.00 7.62 7.75 7.30 7.00 6.50 7.00 6.44 7.00 6.38
10.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8.00 7.62 7.75 7.30 8.00 7.50 7.00 6.44 7.00 6.38
11.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 9.25 8.80 9.00 8.50 8.00 7.44 8.00 7.38
12.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 10.25 9.80 10.00 9.50 9.00 8.44 9.00 8.38
13.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 11.00 10.50 10.00 9.44 10.00 9.38
14.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12.00 11.50 11.00 10.44 11.00 10.38
15.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 13.00 12.50 12.00 11.44 12.00 11.38
16.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 13.00 12.44 13.00 12.38
17.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 14.00 13.44 14.00 13.38
18.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 15.00 14.44 15.00 14.38
19.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 16.00 15.38
20.00 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 17.00 16.38

ASME Material Specifications

ASTM A193/A193M Bolting, Stud Bolts, Screws
ASTM A320/A320M Bolting, Stud Bolts, Screws
ASTM A354 Bolts
ASTM A449 Hex Cap Screws, Bolts, Studs
ASTM A453/A453M Bolting, Stud Bolts, Screws, Nuts
ASTM A574/A574M Standard Specification for Alloy Steel Socket Head Cap Screws
ASTM A1014/A1014M UNS N07718 Bolting, Stud Bolts, Screws, Nuts
ASTM A1082/A1082M Bolting, Stud Bolts, Screws, Nuts
ASTM F1554 Anchor Bolts, Anchor Rods
ASTM F2882 Stud Bolts, Screws, Threaded Rod
ASTM F3042 Socket Set, Square Head Slotted Headless Screw
ASTM F3125/F3125M Heavy Hex Bolts, Screws, Studs
ASTM F468/F468M Bolting, Stud Bolts, Screws
ASTM F593 Bolting, Stud Bolts, Screws
ASTM F738/F738M Stud Bolts, Screws
ASTM F835/F835M Standard Specification for Alloy Steel Socket Button and Flat Countersunk Head Cap Screws
ASTM F837/F837M Standard Specification for Stainless Steel Socket Head Cap Screws
ASTM F880/F880M Standard Specification for Stainless Steel Socket Set Screws
ASTM F901 Aluminium Transmission Tower Bolts
ASTM F912/912M Standard Specification for Alloy Steel Socket Set Screws
