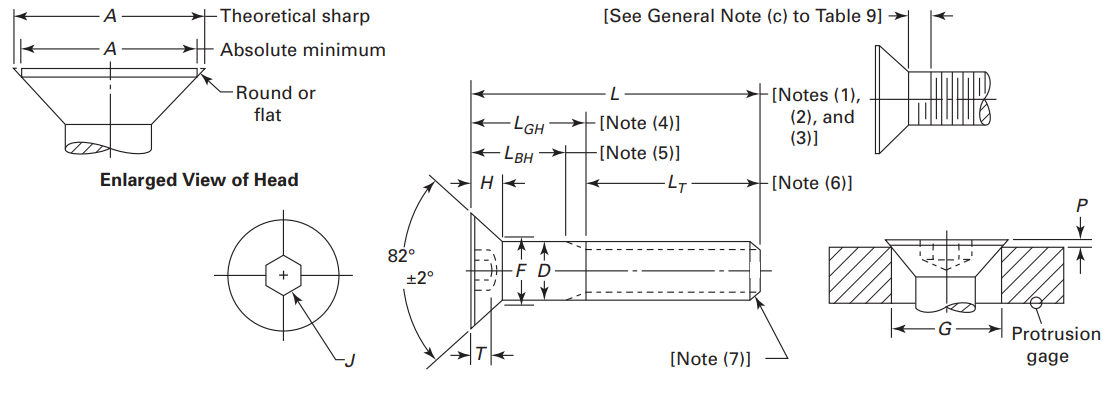

ASME B18.3 Hexagon Socket Flat Countersunk Head Cap Screws
ASME B18.3 Hexagon Socket Flat Countersunk Head Cap Screws Standard covers complete general and dimensional data for hexagon socket flat countersunk head cap screws recognized as an American National Standard. Also included are appendices that provide specifications for hexagon socket gages and gaging, tables showing applicability of keys and bits to these screws, drill and counterbore sizes for socket head cap screws, and formulas used for dimensional data. However, where questions arise concerning acceptance of product, the dimensions in the tables shall govern over recalculation by formula. Recess dimensions for Type VI recesses are given in Mandatory Appendix III.
ASME B18.3 Hexagon Socket Flat Countersunk Head Cap Screws Dimension (mm)
| Nominal Size | Body Diameter, D | Head Diameter, A | Reference Head Height, H | Protrusion Gage Diameter, G | Protrusion, P | Nominal Hexagon Socket Size, J | Minimum Key Engagement, T | Maximum Fillet Transition Diameter, F | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Min. | Max. | ||||
| 0 (0.0600) | 1.524 | 1.442 | 3.505 | 2.971 | 1.117 | 1.981 | 1.955 | 1.117 | 0.660 | 0.902 | 0.889 | 0.635 | 1.828 |
| 1 (0.0730) | 1.854 | 1.765 | 4.267 | 3.632 | 1.371 | 2.565 | 2.540 | 1.219 | 0.711 | 1.295 | 1.270 | 0.787 | 2.260 |
| 2 (0.0860) | 2.184 | 2.087 | 5.003 | 4.267 | 1.625 | 3.149 | 3.124 | 1.295 | 0.787 | 1.295 | 1.270 | 0.965 | 2.692 |
| 3 (0.0990) | 2.514 | 2.410 | 5.740 | 4.902 | 1.854 | 3.759 | 3.733 | 1.371 | 0.838 | 1.613 | 1.588 | 1.117 | 3.022 |
| 4 (0.1120) | 2.844 | 2.730 | 6.477 | 5.537 | 2.108 | 4.368 | 4.343 | 1.447 | 0.914 | 1.613 | 1.588 | 1.397 | 3.454 |
| 5 (0.1250) | 3.175 | 3.053 | 7.137 | 6.096 | 2.286 | 4.978 | 4.953 | 1.498 | 0.939 | 2.009 | 1.984 | 1.549 | 3.886 |
| 6 (0.1380) | 3.505 | 3.375 | 7.797 | 6.680 | 2.463 | 5.588 | 5.562 | 1.524 | 0.939 | 2.009 | 1.984 | 1.676 | 4.267 |
| 8 (0.1640) | 4.165 | 4.025 | 9.118 | 7.899 | 2.844 | 6.781 | 6.756 | 1.600 | 0.990 | 2.418 | 2.38 | 1.930 | 4.927 |
| 10 (0.1900) | 4.826 | 4.673 | 10.439 | 9.118 | 3.225 | 7.950 | 7.924 | 1.676 | 1.041 | 3.226 | 3.175 | 2.209 | 5.588 |
| 12 (0.2158) | 5.481 | 5.339 | 11.430 | 10.414 | 3.429 | 9.144 | 9.118 | 1.752 | 1.066 | 3.226 | 3.175 | 2.387 | 6.248 |
| 1/4 (0.2500) | 6.350 | 6.184 | 13.487 | 12.192 | 4.089 | 10.769 | 10.744 | 1.828 | 1.092 | 4.031 | 3.967 | 2.819 | 7.112 |
| 5/16 (0.3125) | 7.937 | 7.747 | 16.662 | 15.240 | 5.029 | 13.690 | 13.665 | 1.981 | 1.193 | 4.826 | 4.763 | 3.429 | 8.712 |
| 3/8 (0.3750) | 9.525 | 9.342 | 19.837 | 18.288 | 5.943 | 16.586 | 16.560 | 2.235 | 1.270 | 5.631 | 5.555 | 4.038 | 10.287 |
| 7/16 (0.4375) | 11.112 | 10.906 | 21.437 | 19.837 | 5.943 | 17.526 | 17.475 | 2.641 | 1.600 | 6.426 | 6.35 | 4.038 | 11.887 |
| 1/2 (0.5000) | 12.700 | 12.494 | 23.825 | 22.148 | 6.375 | 18.770 | 18.745 | 3.327 | 2.209 | 8.026 | 7.938 | 4.368 | 13.462 |
| 5/8 (0.6250) | 15.875 | 15.654 | 30.175 | 28.244 | 8.229 | 24.434 | 24.409 | 3.708 | 2.438 | 9.627 | 9.525 | 5.588 | 16.637 |
| 3/4 (0.7500) | 19.050 | 18.811 | 36.525 | 34.417 | 10.058 | 30.124 | 30.099 | 4.318 | 2.667 | 12.827 | 12.7 | 5.588 | 19.812 |
| 7/8 (0.8750) | 22.225 | 21.963 | 42.875 | 40.741 | 11.887 | 35.839 | 35.814 | 4.191 | 2.997 | 14.427 | 14.288 | 6.299 | 22.987 |
| 1 (1.0000) | 25.400 | 25.110 | 49.225 | 46.761 | 13.716 | 41.529 | 41.503 | 4.597 | 3.302 | 16.027 | 15.875 | 7.543 | 26.162 |
| 1 1/8 (1.1250) | 28.575 | 28.158 | 55.575 | 52.806 | 15.519 | 47.218 | 47.193 | 4.978 | 3.556 | 19.228 | 19.05 | 8.255 | 30.149 |
| 1 1/4 (1.2500) | 31.750 | 31.333 | 61.925 | 58.826 | 17.348 | 52.908 | 52.882 | 5.384 | 3.810 | 22.479 | 22.225 | 9.093 | 33.324 |
| 1 3/8 (1.3750) | 34.925 | 34.462 | 68.275 | 64.846 | 19.177 | 58.572 | 58.547 | 5.791 | 4.114 | 22.479 | 22.225 | 10.210 | 36.499 |
| 1 1/2 (1.5000) | 38.100 | 37.637 | 74.625 | 70.891 | 21.005 | 64.262 | 64.236 | 6.172 | 4.394 | 25.908 | 25.4 | 11.049 | 39.674 |
ASME B18.3 Hexagon Socket Flat Countersunk Head Cap Screws Length Tolerances(mm)
| Nominal Length | Nominal Size, Tolerances on Lengths | ||
|---|---|---|---|
| 0 Through 3/8, Incl. |
7/16 Through 3/4, Incl. |
7/8 Through 1 1/2, Incl. |
|
| Up to 25.4, incl. | -0.762 | -0.762 | -1.270 |
| Over 25.4 to 63.5, incl. | -1.016 | -1.524 | -2.540 |
| Over 63.5 to 152.4, incl. | -1.524 | -2.032 | -3.556 |
| Over 152.4 | -3.048 | -3.048 | -5.080 |
ASME B18.3 Body and Grip Lengths for Socket Flat Countersunk Head Cap Screws(mm)
| Nominal Size |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Length | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB |
| 19.05 | 6.35 | 4.83 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 22.35 | 6.35 | 4.83 | 6.35 | 4.32 | 6.35 | 4.06 | 6.35 | 3.81 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 25.40 | 12.70 | 11.18 | 6.35 | 4.32 | 6.35 | 4.06 | 6.35 | 3.81 | 6.35 | 3.05 | 6.35 | 3.05 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 31.75 | 19.05 | 17.53 | 15.75 | 13.97 | 15.75 | 13.72 | 15.75 | 13.21 | 6.35 | 3.05 | 6.35 | 3.05 | 12.70 | 8.64 | 9.65 | 5.59 | 9.65 | 4.32 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 38.10 | ... | ... | 22.35 | 20.32 | 22.35 | 20.07 | 22.35 | 19.56 | 19.05 | 15.75 | 19.05 | 15.75 | 12.70 | 8.64 | 9.65 | 5.59 | 9.65 | 4.32 | 12.70 | 6.35 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 44.45 | ... | ... | ... | ... | 28.45 | 26.42 | 28.45 | 25.91 | 19.05 | 15.75 | 19.05 | 15.75 | 25.40 | 21.34 | 22.35 | 18.29 | 22.35 | 17.02 | 12.70 | 6.35 | 15.75 | 8.89 | 12.70 | 4.83 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 50.80 | ... | ... | ... | ... | ... | ... | 35.05 | 32.26 | 31.75 | 28.45 | 31.75 | 28.45 | 25.40 | 21.34 | 22.35 | 18.29 | 22.35 | 17.02 | 25.40 | 19.05 | 15.75 | 8.89 | 12.70 | 4.83 | 15.75 | 6.86 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 57.15 | ... | ... | ... | ... | ... | ... | ... | ... | 31.75 | 28.45 | 31.75 | 28.45 | 38.10 | 34.04 | 35.05 | 30.99 | 35.05 | 29.72 | 25.40 | 19.05 | 28.45 | 21.59 | 25.40 | 17.53 | 15.75 | 6.86 | 19.05 | 9.14 | ... | ... | ... | ... | ... | ... | ... | ... |
| 63.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 44.45 | 41.15 | 38.10 | 34.04 | 35.05 | 30.99 | 35.05 | 29.72 | 38.10 | 31.75 | 28.45 | 21.59 | 25.40 | 17.53 | 28.45 | 19.56 | 19.05 | 9.14 | 19.05 | 7.62 | ... | ... | ... | ... | ... | ... |
| 69.85 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 50.80 | 46.74 | 47.75 | 43.69 | 47.75 | 42.42 | 38.10 | 31.75 | 41.15 | 34.29 | 38.10 | 30.23 | 28.45 | 19.56 | 19.05 | 9.14 | 19.05 | 7.62 | ... | ... | ... | ... | ... | ... |
| 76.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 47.75 | 43.69 | 47.75 | 42.42 | 50.80 | 44.45 | 41.15 | 34.29 | 38.10 | 30.23 | 41.15 | 32.26 | 38.10 | 28.45 | 19.05 | 7.62 | 25.40 | 12.70 | ... | ... | ... | ... |
| 82.55 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 60.45 | 56.39 | 60.45 | 55.12 | 50.80 | 44.45 | 53.85 | 46.99 | 50.80 | 42.93 | 41.15 | 32.26 | 38.10 | 28.45 | 38.10 | 26.42 | 25.40 | 12.70 | 25.40 | 11.18 | ... | ... |
| 88.90 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 60.45 | 55.12 | 63.50 | 57.15 | 53.85 | 46.99 | 50.80 | 42.93 | 53.85 | 44.96 | 38.10 | 28.45 | 38.10 | 26.42 | 25.40 | 12.70 | 25.40 | 11.18 | 25.40 | 9.65 |
| 95.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 73.15 | 67.82 | 63.50 | 57.15 | 66.55 | 59.69 | 63.50 | 55.63 | 53.85 | 44.96 | 57.15 | 47.24 | 38.10 | 26.42 | 25.40 | 12.70 | 25.40 | 11.18 | 25.40 | 9.65 |
| 101.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 73.15 | 67.82 | 76.20 | 69.85 | 66.55 | 59.69 | 63.50 | 55.63 | 66.55 | 57.66 | 57.15 | 47.24 | 57.15 | 45.72 | 50.80 | 38.10 | 25.40 | 11.18 | 25.40 | 9.65 |
| 107.95 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 76.20 | 69.85 | 79.25 | 72.39 | 76.20 | 68.33 | 66.55 | 57.66 | 57.15 | 47.24 | 57.15 | 45.72 | 50.80 | 38.10 | 50.80 | 36.58 | 25.40 | 9.65 |
| 114.30 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 88.90 | 82.55 | 79.25 | 72.39 | 76.20 | 68.33 | 79.25 | 70.36 | 76.20 | 66.55 | 57.15 | 45.72 | 50.80 | 38.10 | 50.80 | 36.58 | 50.80 | 35.05 |
| 120.65 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 88.90 | 82.55 | 91.95 | 85.09 | 88.90 | 81.03 | 79.25 | 70.36 | 76.20 | 66.55 | 76.20 | 64.52 | 50.80 | 38.10 | 50.80 | 36.58 | 50.80 | 35.05 |
| 127.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 101.60 | 95.25 | 91.95 | 85.09 | 88.90 | 81.03 | 91.95 | 83.06 | 76.20 | 66.55 | 76.20 | 64.52 | 76.20 | 63.50 | 50.80 | 36.58 | 50.80 | 35.05 |
| 133.35 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 104.65 | 97.79 | 101.60 | 93.73 | 91.95 | 83.06 | 95.25 | 85.34 | 76.20 | 64.52 | 76.20 | 63.50 | 76.20 | 61.98 | 50.80 | 35.05 |
| 139.70 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 104.65 | 97.79 | 101.60 | 93.73 | 104.65 | 95.76 | 95.25 | 85.34 | 95.25 | 83.82 | 76.20 | 63.50 | 76.20 | 61.98 | 76.20 | 60.45 |
| 146.05 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 117.35 | 110.49 | 114.30 | 106.43 | 104.65 | 95.76 | 95.25 | 85.34 | 95.25 | 83.82 | 76.20 | 63.50 | 76.20 | 61.98 | 76.20 | 60.45 |
| 152.40 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 117.35 | 110.49 | 114.30 | 106.43 | 117.35 | 108.46 | 114.30 | 104.65 | 95.25 | 83.82 | 101.60 | 88.90 | 76.20 | 61.98 | 76.20 | 60.45 |
| 158.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 130.05 | 123.19 | 127.00 | 119.13 | 117.35 | 108.46 | 114.30 | 104.65 | 114.30 | 102.62 | 101.60 | 88.90 | 101.60 | 87.38 | 76.20 | 60.45 |
| 165.10 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 127.00 | 119.13 | 130.05 | 121.16 | 114.30 | 104.65 | 114.30 | 102.62 | 101.60 | 88.90 | 101.60 | 87.38 | 101.60 | 85.85 |
| 171.45 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 139.70 | 131.83 | 130.05 | 121.16 | 133.35 | 123.44 | 114.30 | 102.62 | 101.60 | 88.90 | 101.60 | 87.38 | 101.60 | 85.85 |
| 177.80 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 139.70 | 131.83 | 142.75 | 133.86 | 133.35 | 123.44 | 133.35 | 121.92 | 127.00 | 114.30 | 101.60 | 87.38 | 101.60 | 85.85 |
| 184.15 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 152.40 | 144.53 | 142.75 | 133.86 | 133.35 | 123.44 | 133.35 | 121.92 | 127.00 | 114.30 | 127.00 | 112.78 | 101.60 | 85.85 |
| 190.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 152.40 | 144.53 | 155.45 | 146.56 | 152.40 | 142.75 | 133.35 | 121.92 | 127.00 | 114.30 | 127.00 | 112.78 | 127.00 | 111.25 |
| 196.85 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 155.45 | 146.56 | 152.40 | 142.75 | 152.40 | 140.72 | 127.00 | 114.30 | 127.00 | 112.78 | 127.00 | 111.25 |
| 203.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 168.15 | 159.26 | 152.40 | 142.75 | 152.40 | 140.72 | 152.40 | 139.70 | 127.00 | 112.78 | 127.00 | 111.25 |
| 215.90 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 180.85 | 171.96 | 177.80 | 168.15 | 171.45 | 160.02 | 152.40 | 139.70 | 152.40 | 138.18 | 152.40 | 136.65 |
| 228.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 193.55 | 184.66 | 177.80 | 168.15 | 171.45 | 160.02 | 177.80 | 165.10 | 152.40 | 138.18 | 152.40 | 136.65 |
| 241.30 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 203.20 | 193.55 | 196.85 | 185.42 | 177.80 | 165.10 | 177.80 | 163.58 | 177.80 | 162.05 |
| 254.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 203.20 | 193.55 | 196.85 | 185.42 | 203.20 | 190.50 | 177.80 | 163.58 | 177.80 | 162.05 |
| 279.40 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 234.95 | 223.52 | 228.60 | 215.90 | 203.20 | 188.98 | 203.20 | 187.45 |
| 304.80 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 260.35 | 248.92 | 254.00 | 241.30 | 228.60 | 214.38 | 228.60 | 212.85 |
| 330.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 279.40 | 266.70 | 254.00 | 239.78 | 254.00 | 238.25 |
| 355.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 304.80 | 292.10 | 279.40 | 265.18 | 279.40 | 263.65 |
| 381.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 330.20 | 317.50 | 304.80 | 290.58 | 304.80 | 289.05 |
| 406.40 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 330.20 | 315.98 | 330.20 | 314.45 |
| 431.80 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 355.60 | 341.38 | 355.60 | 339.85 |
| 457.20 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 381.00 | 366.78 | 381.00 | 365.25 |
| 482.60 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 406.40 | 390.65 |
| 508.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 431.80 | 416.05 |
ASME B18.3 Hexagon Socket Flat Countersunk Head Cap Screws Dimension (Inch)
| Nominal Size | Body Diameter, D | Head Diameter, A | Reference Head Height, H | Protrusion Gage Diameter, G | Protrusion, P | Nominal Hexagon Socket Size, J | Minimum Key Engagement, T | Maximum Fillet Transition Diameter, F | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Min. | Max. | ||||
| 0 (0.0600) | 0.060 | 0.056 | 0.138 | 0.117 | 0.044 | 0.078 | 0.077 | 0.044 | 0.026 | 0.0355 | 0.0350 | 0.025 | 0.072 |
| 1 (0.0730) | 0.073 | 0.069 | 0.168 | 0.143 | 0.054 | 0.101 | 0.100 | 0.048 | 0.028 | 0.0510 | 0.0500 | 0.031 | 0.089 |
| 2 (0.0860) | 0.086 | 0.082 | 0.197 | 0.168 | 0.064 | 0.124 | 0.123 | 0.051 | 0.031 | 0.0510 | 0.0500 | 0.038 | 0.106 |
| 3 (0.0990) | 0.099 | 0.094 | 0.226 | 0.193 | 0.073 | 0.148 | 0.147 | 0.054 | 0.033 | 0.064 | 0.063 | 0.044 | 0.119 |
| 4 (0.1120) | 0.112 | 0.107 | 0.255 | 0.218 | 0.083 | 0.172 | 0.171 | 0.057 | 0.036 | 0.064 | 0.063 | 0.055 | 0.136 |
| 5 (0.1250) | 0.125 | 0.120 | 0.281 | 0.240 | 0.090 | 0.196 | 0.195 | 0.059 | 0.037 | 0.079 | 0.078 | 0.061 | 0.153 |
| 6 (0.1380) | 0.138 | 0.132 | 0.307 | 0.263 | 0.097 | 0.220 | 0.219 | 0.060 | 0.037 | 0.079 | 0.078 | 0.066 | 0.168 |
| 8 (0.1640) | 0.164 | 0.158 | 0.359 | 0.311 | 0.112 | 0.267 | 0.266 | 0.063 | 0.039 | 0.095 | 0.094 | 0.076 | 0.194 |
| 10 (0.1900) | 0.190 | 0.184 | 0.411 | 0.359 | 0.127 | 0.313 | 0.312 | 0.066 | 0.041 | 0.127 | 0.125 | 0.087 | 0.220 |
| 12 (0.2158) | 0.215 | 0.210 | 0.450 | 0.410 | 0.135 | 0.360 | 0.359 | 0.069 | 0.042 | 0.127 | 0.125 | 0.094 | 0.246 |
| 1/4 (0.2500) | 0.250 | 0.243 | 0.531 | 0.480 | 0.161 | 0.424 | 0.423 | 0.072 | 0.043 | 0.159 | 0.156 | 0.111 | 0.280 |
| 5/16 (0.3125) | 0.312 | 0.305 | 0.656 | 0.600 | 0.198 | 0.539 | 0.538 | 0.078 | 0.047 | 0.190 | 0.188 | 0.135 | 0.343 |
| 3/8 (0.3750) | 0.375 | 0.367 | 0.781 | 0.720 | 0.234 | 0.653 | 0.652 | 0.088 | 0.050 | 0.222 | 0.219 | 0.159 | 0.405 |
| 7/16 (0.4375) | 0.437 | 0.429 | 0.844 | 0.781 | 0.234 | 0.690 | 0.689 | 0.104 | 0.063 | 0.253 | 0.250 | 0.159 | 0.468 |
| 1/2 (0.5000) | 0.500 | 0.491 | 0.938 | 0.872 | 0.251 | 0.739 | 0.738 | 0.131 | 0.087 | 0.316 | 0.313 | 0.172 | 0.530 |
| 5/8 (0.6250) | 0.625 | 0.616 | 1.188 | 1.112 | 0.324 | 0.962 | 0.961 | 0.146 | 0.096 | 0.379 | 0.375 | 0.220 | 0.655 |
| 3/4 (0.7500) | 0.750 | 0.740 | 1.438 | 1.355 | 0.396 | 1.186 | 1.185 | 0.170 | 0.105 | 0.505 | 0.500 | 0.220 | 0.780 |
| 7/8 (0.8750) | 0.875 | 0.864 | 1.688 | 1.604 | 0.468 | 1.411 | 1.410 | 0.165 | 0.118 | 0.568 | 0.563 | 0.248 | 0.905 |
| 1 (1.0000) | 1.000 | 0.988 | 1.938 | 1.841 | 0.540 | 1.635 | 1.634 | 0.181 | 0.130 | 0.631 | 0.625 | 0.297 | 1.030 |
| 1 1/8 (1.1250) | 1.125 | 1.108 | 2.188 | 2.079 | 0.611 | 1.859 | 1.858 | 0.196 | 0.140 | 0.757 | 0.750 | 0.325 | 1.187 |
| 1 1/4 (1.2500) | 1.250 | 1.233 | 2.438 | 2.316 | 0.683 | 2.083 | 2.082 | 0.212 | 0.150 | 0.885 | 0.875 | 0.358 | 1.312 |
| 1 3/8 (1.3750) | 1.375 | 1.356 | 2.688 | 2.553 | 0.755 | 2.306 | 2.305 | 0.228 | 0.162 | 0.885 | 0.875 | 0.402 | 1.437 |
| 1 1/2 (1.5000) | 1.500 | 1.481 | 2.938 | 2.791 | 0.827 | 2.530 | 2.529 | 0.243 | 0.173 | 1.020 | 1.000 | 0.435 | 1.562 |
ASME B18.3 Hexagon Socket Flat Countersunk Head Cap Screws Length Tolerances(Inch)
| Nominal Length | Nominal Size, Tolerances on Lengths | ||
|---|---|---|---|
| 0 Through 3/8, Incl. |
7/16 Through 3/4, Incl. |
7/8 Through 1 1/2, Incl. |
|
| Up to 1.00, incl. | -0.03 | -0.03 | -0.05 |
| Over 1.00 to 2.50, incl. | -0.04 | -0.06 | -0.10 |
| Over 2.5 to 6.00, incl. | -0.06 | -0.08 | -0.14 |
| Over 6.00 | -0.12 | -0.12 | -0.20 |
ASME B18.3 Body and Grip Lengths for Socket Flat Countersunk Head Cap Screws(Inch)
| Nominal Size |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal Length | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB | LG | LB |
| 0.75 | 0.25 | 0.19 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 0.88 | 0.25 | 0.19 | 0.25 | 0.17 | 0.25 | 0.16 | 0.25 | 0.15 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.00 | 0.50 | 0.44 | 0.25 | 0.17 | 0.25 | 0.16 | 0.25 | 0.15 | 0.25 | 0.12 | 0.25 | 0.12 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.25 | 0.75 | 0.69 | 0.62 | 0.55 | 0.62 | 0.54 | 0.62 | 0.52 | 0.25 | 0.12 | 0.25 | 0.12 | 0.50 | 0.34 | 0.38 | 0.22 | 0.38 | 0.17 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.50 | ... | ... | 0.88 | 0.80 | 0.88 | 0.79 | 0.88 | 0.77 | 0.75 | 0.62 | 0.75 | 0.62 | 0.50 | 0.34 | 0.38 | 0.22 | 0.38 | 0.17 | 0.50 | 0.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 1.75 | ... | ... | ... | ... | 1.12 | 1.04 | 1.12 | 1.02 | 0.75 | 0.62 | 0.75 | 0.62 | 1.00 | 0.84 | 0.88 | 0.72 | 0.88 | 0.67 | 0.50 | 0.25 | 0.62 | 0.35 | 0.50 | 0.19 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 2.00 | ... | ... | ... | ... | ... | ... | 1.38 | 1.27 | 1.25 | 1.12 | 1.25 | 1.12 | 1.00 | 0.84 | 0.88 | 0.72 | 0.88 | 0.67 | 1.00 | 0.75 | 0.62 | 0.35 | 0.50 | 0.19 | 0.62 | 0.27 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 2.25 | ... | ... | ... | ... | ... | ... | ... | ... | 1.25 | 1.12 | 1.25 | 1.12 | 1.50 | 1.34 | 1.38 | 1.22 | 1.38 | 1.17 | 1.00 | 0.75 | 1.12 | 0.85 | 1.00 | 0.69 | 0.62 | 0.27 | 0.75 | 0.36 | ... | ... | ... | ... | ... | ... | ... | ... |
| 2.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 1.75 | 1.62 | 1.50 | 1.34 | 1.38 | 1.22 | 1.38 | 1.17 | 1.50 | 1.25 | 1.12 | 0.85 | 1.00 | 0.69 | 1.12 | 0.77 | 0.75 | 0.36 | 0.75 | 0.30 | ... | ... | ... | ... | ... | ... |
| 2.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.00 | 1.84 | 1.88 | 1.72 | 1.88 | 1.67 | 1.50 | 1.25 | 1.62 | 1.35 | 1.50 | 1.19 | 1.12 | 0.77 | 0.75 | 0.36 | 0.75 | 0.30 | ... | ... | ... | ... | ... | ... |
| 3.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 1.88 | 1.72 | 1.88 | 1.67 | 2.00 | 1.75 | 1.62 | 1.35 | 1.50 | 1.19 | 1.62 | 1.27 | 1.50 | 1.12 | 0.75 | 0.30 | 1.00 | 0.50 | ... | ... | ... | ... |
| 3.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.38 | 2.22 | 2.38 | 2.17 | 2.00 | 1.75 | 2.12 | 1.85 | 2.00 | 1.69 | 1.62 | 1.27 | 1.50 | 1.12 | 1.50 | 1.04 | 1.00 | 0.50 | 1.00 | 0.44 | ... | ... |
| 3.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.38 | 2.17 | 2.50 | 2.25 | 2.12 | 1.85 | 2.00 | 1.69 | 2.12 | 1.77 | 1.50 | 1.12 | 1.50 | 1.04 | 1.00 | 0.50 | 1.00 | 0.44 | 1.00 | 0.38 |
| 3.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.88 | 2.67 | 2.50 | 2.25 | 2.62 | 2.35 | 2.50 | 2.19 | 2.12 | 1.77 | 2.25 | 1.86 | 1.50 | 1.04 | 1.00 | 0.50 | 1.00 | 0.44 | 1.00 | 0.38 |
| 4.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 2.88 | 2.67 | 3.00 | 2.75 | 2.62 | 2.35 | 2.50 | 2.19 | 2.62 | 2.27 | 2.25 | 1.86 | 2.25 | 1.80 | 2.00 | 1.50 | 1.00 | 0.44 | 1.00 | 0.38 |
| 4.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 3.00 | 2.75 | 3.12 | 2.85 | 3.00 | 2.69 | 2.62 | 2.27 | 2.25 | 1.86 | 2.25 | 1.80 | 2.00 | 1.50 | 2.00 | 1.44 | 1.00 | 0.38 |
| 4.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 3.50 | 3.25 | 3.12 | 2.85 | 3.00 | 2.69 | 3.12 | 2.77 | 3.00 | 2.62 | 2.25 | 1.80 | 2.00 | 1.50 | 2.00 | 1.44 | 2.00 | 1.38 |
| 4.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 3.50 | 3.25 | 3.62 | 3.35 | 3.50 | 3.19 | 3.12 | 2.77 | 3.00 | 2.62 | 3.00 | 2.54 | 2.00 | 1.50 | 2.00 | 1.44 | 2.00 | 1.38 |
| 5.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.00 | 3.75 | 3.62 | 3.35 | 3.50 | 3.19 | 3.62 | 3.27 | 3.00 | 2.62 | 3.00 | 2.54 | 3.00 | 2.50 | 2.00 | 1.44 | 2.00 | 1.38 |
| 5.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.12 | 3.85 | 4.00 | 3.69 | 3.62 | 3.27 | 3.75 | 3.36 | 3.00 | 2.54 | 3.00 | 2.50 | 3.00 | 2.44 | 2.00 | 1.38 |
| 5.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.12 | 3.85 | 4.00 | 3.69 | 4.12 | 3.77 | 3.75 | 3.36 | 3.75 | 3.30 | 3.00 | 2.50 | 3.00 | 2.44 | 3.00 | 2.38 |
| 5.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.62 | 4.35 | 4.50 | 4.19 | 4.12 | 3.77 | 3.75 | 3.36 | 3.75 | 3.30 | 3.00 | 2.50 | 3.00 | 2.44 | 3.00 | 2.38 |
| 6.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 4.62 | 4.35 | 4.50 | 4.19 | 4.62 | 4.27 | 4.50 | 4.12 | 3.75 | 3.30 | 4.00 | 3.50 | 3.00 | 2.44 | 3.00 | 2.38 |
| 6.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.12 | 4.85 | 5.00 | 4.69 | 4.62 | 4.27 | 4.50 | 4.12 | 4.50 | 4.04 | 4.00 | 3.50 | 4.00 | 3.44 | 3.00 | 2.38 |
| 6.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.00 | 4.69 | 5.12 | 4.77 | 4.50 | 4.12 | 4.50 | 4.04 | 4.00 | 3.50 | 4.00 | 3.44 | 4.00 | 3.38 |
| 6.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.50 | 5.19 | 5.12 | 4.77 | 5.25 | 4.86 | 4.50 | 4.04 | 4.00 | 3.50 | 4.00 | 3.44 | 4.00 | 3.38 |
| 7.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 5.50 | 5.19 | 5.62 | 5.27 | 5.25 | 4.86 | 5.25 | 4.80 | 5.00 | 4.50 | 4.00 | 3.44 | 4.00 | 3.38 |
| 7.25 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.00 | 5.69 | 5.62 | 5.27 | 5.25 | 4.86 | 5.25 | 4.80 | 5.00 | 4.50 | 5.00 | 4.44 | 4.00 | 3.38 |
| 7.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.00 | 5.69 | 6.12 | 5.77 | 6.00 | 5.62 | 5.25 | 4.80 | 5.00 | 4.50 | 5.00 | 4.44 | 5.00 | 4.38 |
| 7.75 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.12 | 5.77 | 6.00 | 5.62 | 6.00 | 5.54 | 5.00 | 4.50 | 5.00 | 4.44 | 5.00 | 4.38 |
| 8.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 6.62 | 6.27 | 6.00 | 5.62 | 6.00 | 5.54 | 6.00 | 5.50 | 5.00 | 4.44 | 5.00 | 4.38 |
| 8.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 7.12 | 6.77 | 7.00 | 6.62 | 6.75 | 6.30 | 6.00 | 5.50 | 6.00 | 5.44 | 6.00 | 5.38 |
| 9.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 7.62 | 7.27 | 7.00 | 6.62 | 6.75 | 6.30 | 7.00 | 6.50 | 6.00 | 5.44 | 6.00 | 5.38 |
| 9.50 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 8.00 | 7.62 | 7.75 | 7.30 | 7.00 | 6.50 | 7.00 | 6.44 | 7.00 | 6.38 |
| 10.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 8.00 | 7.62 | 7.75 | 7.30 | 8.00 | 7.50 | 7.00 | 6.44 | 7.00 | 6.38 |
| 11.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 9.25 | 8.80 | 9.00 | 8.50 | 8.00 | 7.44 | 8.00 | 7.38 |
| 12.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 10.25 | 9.80 | 10.00 | 9.50 | 9.00 | 8.44 | 9.00 | 8.38 |
| 13.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 11.00 | 10.50 | 10.00 | 9.44 | 10.00 | 9.38 |
| 14.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 12.00 | 11.50 | 11.00 | 10.44 | 11.00 | 10.38 |
| 15.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 13.00 | 12.50 | 12.00 | 11.44 | 12.00 | 11.38 |
| 16.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 13.00 | 12.44 | 13.00 | 12.38 |
| 17.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 14.00 | 13.44 | 14.00 | 13.38 |
| 18.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 15.00 | 14.44 | 15.00 | 14.38 |
| 19.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 16.00 | 15.38 |
| 20.00 | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | 17.00 | 16.38 |
ASME Material Specifications
ASTM
A193/A193M Bolting, Stud Bolts, Screws
ASTM
A320/A320M Bolting, Stud Bolts, Screws
ASTM A354
Bolts
ASTM
A449 Hex Cap Screws, Bolts, Studs
ASTM
A453/A453M Bolting, Stud Bolts, Screws, Nuts
ASTM
A574/A574M Standard Specification for Alloy Steel
Socket Head Cap Screws
ASTM
A1014/A1014M UNS N07718 Bolting, Stud Bolts, Screws, Nuts
ASTM
A1082/A1082M Bolting, Stud Bolts, Screws, Nuts
ASTM
F1554 Anchor Bolts, Anchor Rods
ASTM
F2882 Stud Bolts, Screws, Threaded Rod
ASTM
F3042 Socket Set, Square Head Slotted Headless Screw
ASTM
F3125/F3125M Heavy Hex Bolts, Screws, Studs
ASTM
F468/F468M Bolting, Stud Bolts, Screws
ASTM
F593 Bolting, Stud Bolts, Screws
ASTM
F738/F738M Stud Bolts, Screws
ASTM
F835/F835M Standard Specification for Alloy Steel Socket Button and Flat Countersunk
Head Cap Screws
ASTM
F837/F837M Standard Specification for Stainless Steel
Socket Head Cap Screws
ASTM
F880/F880M Standard Specification for Stainless Steel Socket Set Screws
ASTM
F901 Aluminium Transmission Tower Bolts
ASTM
F912/912M Standard Specification for Alloy Steel
Socket Set Screws
