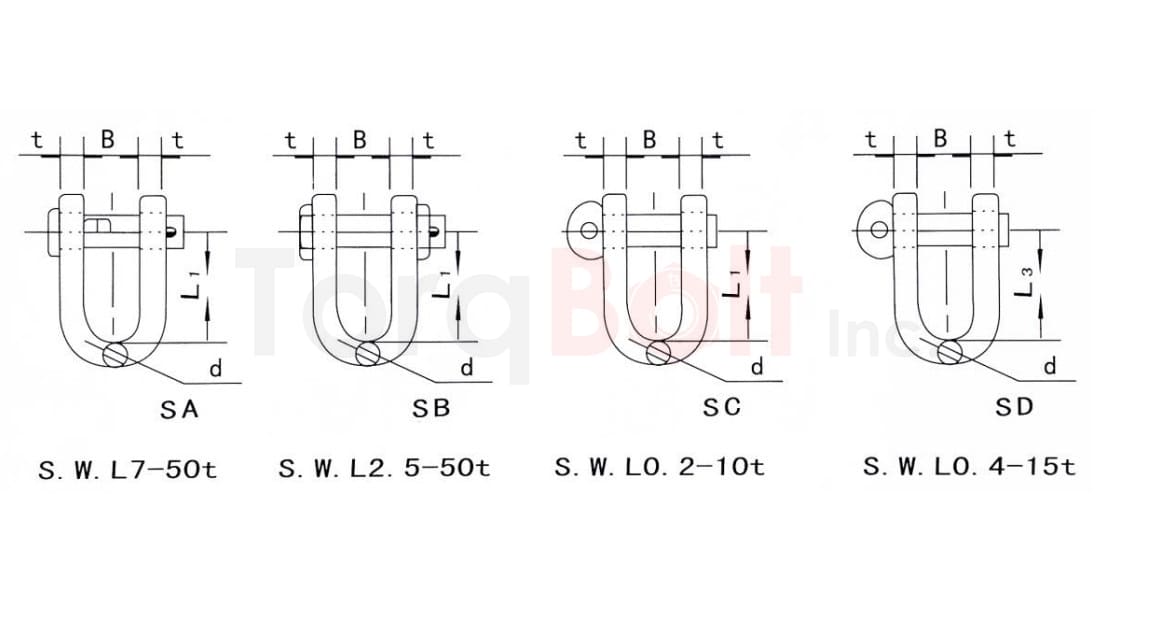

    JIS Type Shackle SA, SB, SC

    Size Pin dia t d B D D1 Screw (d2) L1 SWL
    6 8 6 6 11 17 9 M8 24 0.2
    8 10 8 8 14 21 11 M10 32 0.2
    10 12 10 10 17 25 13 M12 40 0.35
    12 15 12 12 20 32 16 M14 48 0.6
    14 17 14 14 24 36 18 M16 56 0.9
    16 19 16 16 26 40 20 M18 64 1.2
    18 21 18 18 29 45 22 M20 72 2
    20 24 20 20 31 50 25 M24 80 2.5
    22 26 22 22 34 55 27 M24 88 3
    24 30 24 24 39 62 31 M30 96 3.5
    26 32 26 26 41 66 33 M30 104 4.2
    28 34 28 28 43 70 35 M33 112 4.8
    30 36 30 30 45 75 37 M36 120 5.4
    32 38 32 32 48 80 39 M36 128 6.2
    34 40 34 34 50 85 41 M39 136 7
    36 42 36 36 54 90 43 M42 144 8
    38 46 38 38 57 95 47 M45 152 9
    40 48 40 40 60 100 49 M48 160 10
    42 51 42 42 63 105 53 M48 168 11
    44 54 44 44 66 110 56 M48 176 12
    46 56 46 46 68 115 58 M48 184 13
    48 58 48 48 72 120 60 M56 192 14
    50 60 50 50 75 125 62 M56 200 15
    55 65 55 55 83 138 67 M64 220 18
    60 70 60 60 90 150 72 M64 240 22
    65 77 65 65 98 164 79 M72×6 260 26
    70 83 70 70 105 178 85 M80×6 280 30
    75 90 75 75 112 192 92 M80×6 300 35
    80 96 80 80 120 206 98 M90×6 320 40
    85 102 85 85 128 220 104 M90×6 340 45
    90 108 90 90 135 232 110 M100×6 360 50

    JIS Type Shackle SD

    Size Pin dia T And d B D D1 Screw (d2) L3 SWL
    10 12   10 20 23 13 M13 40 0.4
    12 15   12 24 28 16 M14 48 0.6
    14 17   14 28 32 18 M16 56 0.8
    16 20   16 32 36 21 M20 64 1
    20 24   20 40 44 25 M24 80 1.5
    22 27   22 44 50 28 M27 88 2
    24 29   24 48 56 30 M27 96 2.5
    26 32   26 52 62 33 M30 104 3
    28 34   28 56 65 35 M33 112 3.5
    30 36   30 60 70 37 M36 120 4
    34 42   34 68 80 43 M42 136 5
    38 45   38 76 85 46 M45 152 6
    40 48   40 80 92 49 M48 160 7
    42 51   42 84 100 53 M48 168 8
    48 58   48 96 110 60 M56 192 10
    52 62   52 104 120 64 M56 208 12
    58 68   58 116 132 70 M64 232 15
